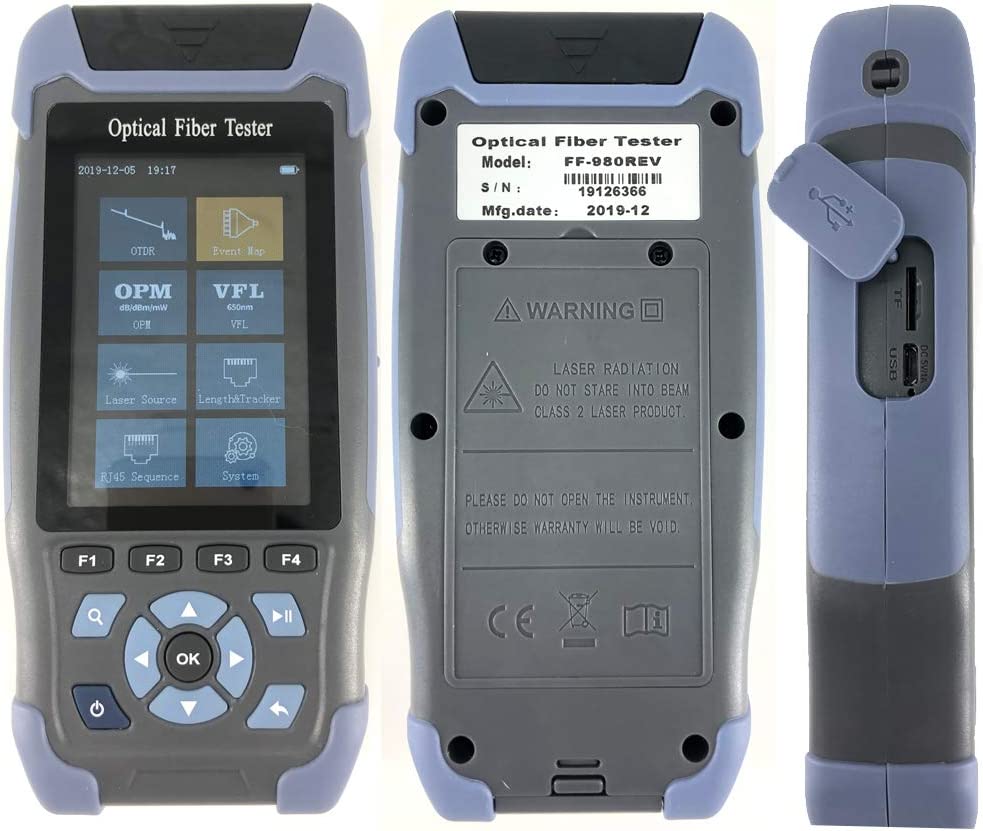

OTDR Mini Monomodo 1310/1550nm 24dB/22dB
|
Mini-Pro OTDR |
||
|
Modelo a escala |
OT-3200S |
OT-3200D |
|
Longitud de onda |
Nm ± 20Nm |
NM/Nm ± 20Nm |
|
Tipo de fibra |
Monomodo |
|
|
Rango Dinámico |
22dB |
24dB/22dB |
|
Zona ciega de evento |
3m |
|
|
Zona ciega ATT |
8m |
|
|
Rango de prueba |
500m ~ 60km |
|
|
Ancho de pulso |
3ns ~ 10us |
|
|
Precisión de rango |
±(1m + intervalo de muestreo + 0.005% × distancia de prueba) |
|
|
Pérdida de precisión |
± 0,05 dB/dB |
|
|
Puntos de muestreo |
16k ~ 128k |
|
|
Resolución de muestreo |
0,05 m ~ 8m |
|
|
Precisión de reflexión |
± 3dB |
|
|
Almacenamiento de datos |
Interno: ≥ 600; Externo: tarjeta TF |
|
|
Nivel de seguridad láser |
Clase Ⅱ |
|
|
Formato de archivo |
Formato de archivo estándar SOR |
|
|
Conector |
FC/UPC (SC intercambiable, ST) |
|
|
Gafas de sol OPM |
||
|
Rango de onda |
NM ~ nm |
|
|
Tipo de interfaz |
Junta Universal FC/SC/ST |
|
|
Rango de prueba |
-50dBm ~ + 26dBm |
|
|
Incierto |
± 5% |
|
|
Identificación de frecuencia |
CW/270/330/1k/2kHz |
|
|
Longitud de onda de calibración |
850/980/1300/1310/1490/1550/1625/1650nm |
|
|
LS |
||
|
Tipo LD |
FP-LD |
|
|
Longitud de onda |
Nm ± 20Nm |
NM/Nm ± 20Nm |
|
Potencia de salida |
≥-5dBm |
|
|
Frecuencia de modulación |
270/330/1k/2kHz |
|
|
Estabilizador de estabilidad |
CW,± dB/15min (Prueba después de 15 minutos de precalentamiento) |
|
|
Conector |
FC/UPC (SC intercambiable, ST) |
|
|
Motor VFL |
||
|
Longitud de onda |
Nm ± 20Nm |
|
|
Potencia de salida |
≥ 10mW |
|
|
Modo de funcionamiento |
CW/1Hz/2Hz |
|
|
Conector |
FC/SC/ST |
|
|
Medición de la longitud del Cable RJ45 |
||
|
Rango de prueba |
300m |
|
|
Otros parámetros |
||
|
Pantalla de visualización |
LCD a Color de 3,5 pulgadas |
|
|
Interfaz de datos |
Cargador Micro USB |
|
|
Almacenamiento externo |
Tarjeta TF |
|
|
Fuente de alimentación |
Batería de polímero de litio: 3,7 V,4000mAh Adaptador: 5V CC, 2a |
|
|
Duración de la batería |
Modo de reposo> 20h; Tiempo de medición> 12h |
|
|
Temperatura de funcionamiento |
-10 ℃ ~ + 50 ℃ |
|
|
Temperatura de almacenamiento |
-40 ℃ ~ + 70 ℃ |
|
|
Humedad Relativa |
0 ~ 95% sin condensación |
|
|
Talla grande |
173mm × 82mm × 37mm |
|
|
Pérdida de peso |
≤ 350g |
|
| Funciones:
OTDR, mapa de eventos, OPM, LS, VFL, secuencia RJ45, rastreador de Cable RJ45 (El Detector no está incluido en los accesorios estándar, cuesta 35 USD), Longitud de línea RJ45, linterna |
||
Nota:
1 La temperatura de prueba es de 25 ℃ + 2 ℃, ancho máximo de pulso, el tiempo promedio es de más de 3 minutos.
2 condiciones de prueba de zona ciega de evento son rango mínimo, ancho de pulso mínimo, pérdida de reflejo del extremo de fibra óptica (> 45dB), valor típico.
